袋式除塵器的結構圖

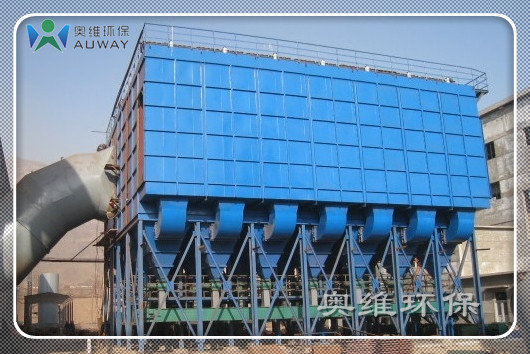

袋式除塵器的結構是怎么樣的呢？布袋式除塵器由框架、箱體、濾袋、清灰裝置和壓縮空氣裝置、差壓裝置和電控裝置組成。脈沖布袋式除塵器與其他布袋式除塵器的主要區別是清灰裝置。

1、框架

布袋式除塵器的框架由梁、柱、斜撐等組成，框架設計的要點在于要有足夠的強度和剛度支撐箱體、灰重及維護檢修時的活動荷載，并防范遇到特殊情況如地震、風雪等災害不至于損壞。

2、箱體

布袋式除塵器的箱分為濾袋室和潔凈室兩大部分，兩室由花板隔開。在箱體設計中主要是確定壁板和花板，壁板設計要進行詳細的結構計算。箱體外形有各種形狀，如圓形、方形、長方形。不同相撞是由除塵工藝條件和除塵器大小決定的，其中以長方形居多。

花板是指開有大小相同安裝濾袋孔的鋼隔板。在花板設計中主要是布置濾袋孔的距離，該間距與袋徑、袋長、粉塵性質、過濾速度等因素有關?；ò蹇拙鶆虿贾眠m用于中小型脈沖除塵器。疏密布置適用于大中型脈沖除塵器。

3．清灰裝置

 脈沖布袋式除塵器清灰裝置工作原理

 脈沖除塵器的清灰裝置由脈沖閥、噴吹管、貯氣包、誘導器和控制儀等幾部分組成。脈沖閥一端接壓縮空氣包，另一端接噴吹管，脈沖閥背壓室接控制閥，脈沖控制儀控制著控制閥及脈沖閥開啟。當控制儀無信號輸出時，控制閥的排氣口被關閉，脈沖閥噴口處關閉狀態；當控制儀發出信號時，控制排氣口被打開，脈沖閥背壓室外的氣體泄掉壓力降低，膜片兩面產生壓差，膜片因壓差作用而產生移位，脈沖閥噴吹打開，此時壓縮空氣從氣包通過脈沖閥經噴吹管小孔噴出。當高速氣流通過文氏管誘導器誘導了數倍于一次風的周圍空氣進入濾袋，造成濾袋內瞬間時正壓，實現清灰。

4、 除塵器濾袋

◆安裝方式：濾袋為圓筒形。濾袋的下端固定在花板套管上，上端固定在帽蓋上。處理氣體從濾袋下部的開口處流入，一邊上升一邊分叉過濾。被過濾的粉塵黏附、沉積在濾袋里面，形成一種粉塵層，潔凈氣體流向濾袋外側，至出口通風管，濾袋上端的帽蓋固定在吊架上，吊架通過保持適當張力的彈簧固定在天花板上。

◆濾袋的材料：濾袋的材料取決于處理氣體的溫度、氣體的酸堿程度、尺寸穩定性、透氣性以及濾袋的使用壽命等。
