某生產企業噴漆工位廢氣收集及治理實例

       某生產企業的噴漆工位需要進行廢氣的收集及治理，奧維環保根據現場勘測和廠家交流，現噴漆工位為長15.5米、寬 5.2米、高3.3米的移動式拱形封閉區域，本著安全、經濟、有效的原則，提出下面最優解決方案：

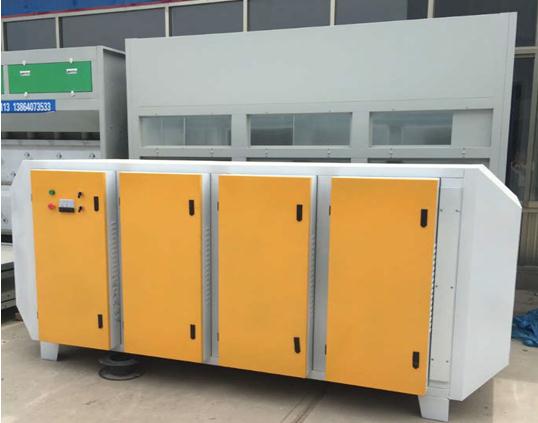

在距北墻7.5米，距西墻7米，高3米位置設有軟管接頭，接頭一側連接著管路，經干式過濾器、UV光氧、活性炭吸附箱的處理后達標排放，另一側用以連接軟管；在拱形封閉區域上方固定一段主管，管路下部設置 30 個收集口，確保整個噴漆區域的換氣。為滿足移動要求，主管路從封閉區域引出一段軟管，用以連接廢氣處理系統；此設計方案，施工難度小，安全性高，此外降低了人工費、管路支撐等材料成本，施工周期大大縮減。

主要設計參數：

風機22KW，風量為：17463-22435m3/h 風壓為 2478-2390pa。管路選用螺旋風管，主管路尺寸：800*400。 煙囪直徑為：φ800 mm，H=21米
